Hur man konstruerar LED-hus för högvibrerande rälsmiljöer

Rullande materiel är en fientlig miljö för elektronik. Varje gång ett tåg träffar en spårväxel, färdas högfrekvent kinetisk energi från boggierna upp genom chassit och direkt in i takpanelerna. När transitmyndigheter klagar över flimrande kabinbelysning eller döda taklampor, är problemet sällan själva LED-chippet. Felet spårar nästan alltid tillbaka till den mekaniska kapslingen.

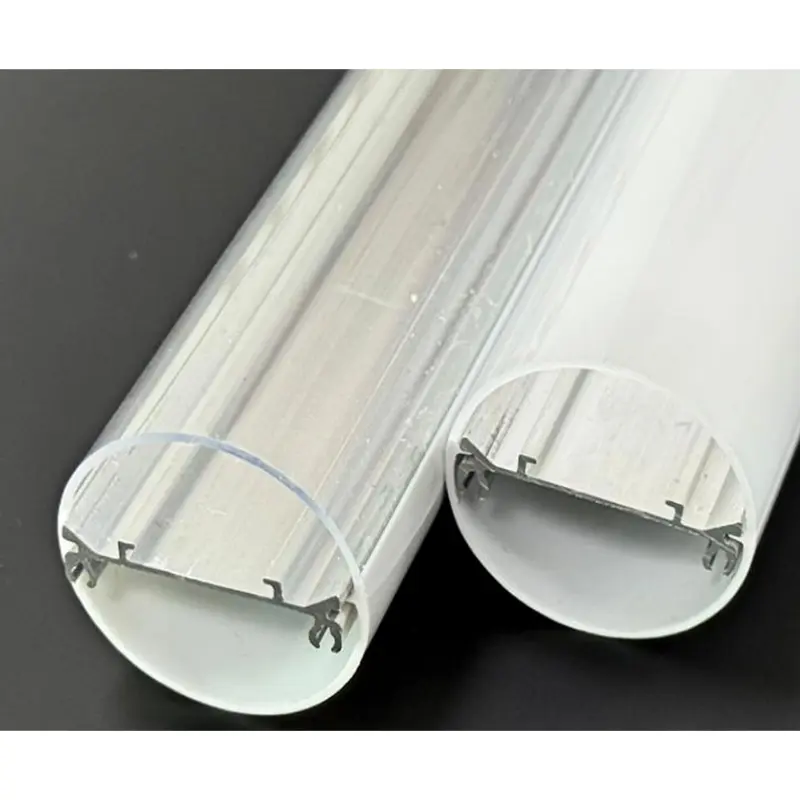

EnLED-skena fordonsljushusär inte bara ett dekorativt omslag. Det är en strukturell stötdämpare, ett värmeledningssystem och en primär livssäkerhetsbarriär. Om extruderingsdesignen inte tar hänsyn till harmonisk resonans, termisk expansion eller transitbrandkoder, kommer belysningssystemet att misslyckas långt innan dess beräknade livslängd. Att designa för den här miljön kräver att man överger kommersiella standardbelysningsantaganden och konstruktion specifikt för konstant, våldsam rörelse.

Diagnostisera mekaniska och termiska fel i belysning av rullande materiel

För att designa ett bättre hus måste du först förstå exakt hur nuvarande design går sönder i fält. Järnvägsmiljöer utsätter belysningsarmaturer för en sammansatt blandning av fysiska stötar, extrema temperatursvängningar och begränsat luftrum. När ett hölje är dåligt konstruerat, uppträder symptomen vanligtvis i tre distinkta fellägen.

Lödfog Micro-Cracking
Den vanligaste orsaken till flimrande tågljus är mekanisk trötthet. När en LED-profil av aluminium monteras stelt på en vibrerande takpanel utan ordentlig dämpning, överför huset den kinetiska energin direkt till det interna kretskortet. Den konstanta böjningen orsakar mikrosprickor i lödfogarna som ansluter dioderna till kortet. Köpare skyller ofta på PCB-tillverkaren, men grundorsaken är ett hölje som saknar intern stötisolering för LED-brickan.

Polykarbonatsprickor och diffusorutstötning
Tågen genomgår kraftig termisk cykling. En personbil som står parkerad på en bangård över natten kan sjunka under fryspunkten och sedan snabbt värmas upp när VVS- och belysningssystemen slås på. Aluminium och plast expanderar i olika takt. Om de mekaniska toleranserna mellan aluminiumbasen och plastdiffusorn är för snäva skapar den termiska expansionen enorma påfrestningar. Detta orsakar "crazing" - ett nätverk av mikroskopiska sprickor i polykarbonatet - eller ännu värre, gör att diffusorn bucklas och hoppar ut ur spåret under en plötslig inbromsning.

IP65 tätningskompressionsset
Tunnelbanevagnar kräver aggressiva rengöringsregimer, ofta med högtryckstvätt. För att överleva detta behöver ett vibrationsbeständigt LED-transitljushus en pålitlig IP65-klassning. Konstant vibration gör dock att sämre packningsmaterial planar ut över tiden, ett fenomen som kallas compression set. När tätningen tappar minnet förbigår fukt och rengöringskemikalier huset och kortsluter de elektriska komponenterna.

Materialvalskriterier för EN45545-överensstämmelse och vibrationsdämpning

Att specificera material för rälsbelysning kräver en balansering av strukturell styvhet med strikta passagerarsäkerhetsmandat. Du kan inte bara använda kommersiella profiler från hyllan. Varje komponent måste klara stränga järnvägsstandarder, framför allt EN45545, som reglerar brandbeteende och material i järnvägsfordon.

Basprofilen: 6063-T5 aluminium
För den huvudsakliga strukturella extruderingen är 6063-T5 aluminium industristandarden. T5-tempereringen ger exakt de mekaniska egenskaperna som behövs för en aluminium-LED-extrudering för rullande materiel: den är tillräckligt styv för att sträcka sig över längden av en tågvagnstak utan att hänga, men ändå formbar nog för att tåla lågfrekventa vibrationer utan att spricka. Avgörande är att 6063-aluminium erbjuder utmärkt värmeledningsförmåga och fungerar som en mycket effektiv kylfläns för LED-remsor med hög effekt.

Diffusorn: Flamskyddande polykarbonat (PC)
När det kommer till det optiska locket är standard PMMA (akryl) för skör för rälsapplikationer. En kraftig stöt kommer att krossa den och skapa farliga skärvor. Standard ABS är billigt men klarar inte rök- och toxicitetskraven i transitbrandkoder.

Du måste ange flamskyddad PC (polykarbonat). PC tål direkt påverkan utan att splittras, vilket gör den idealisk för kollektivtrafik med hög trafik. Ännu viktigare, anpassade formuleringar av PC kan uppfylla kraven EN45545 Hazard Level 3 (HL3). Detta innebär att i händelse av en kabinbrand kommer huset inte att sprida lågan och röken som avges kommer att förbli under de strikta toxicitetströskelvärdena som krävs för att säkerställa att passagerare kan evakuera säkert.

Packning och ändlock
Undvik standard PVC eller billigt gummi för ändtätningar. EPDM eller högkvalitativ silikon är obligatoriskt. Dessa material motstår extrema temperaturer och UV-nedbrytning samtidigt som de behåller sin kompressionsförmåga, vilket säkerställer att IP65-skenfordonets LED-armaturkapsling förblir vattentät efter år av dagliga vibrationer.

Validerar värmeavledning med AI-driven termisk simulering

Värme är fienden till LED-livslängd. På ett kommersiellt kontor sprider en LED-armatur värme till den öppna omgivande luften. I ett höghastighetståg är belysningshuset ofta infällt i en isolerad takpanel direkt under en massiv, värmealstrande VVS-kanal. Den omgivande temperaturen som omger armaturen är redan förhöjd, vilket drastiskt minskar delta-T (temperaturskillnaden) som behövs för effektiv kylning.

Innan man skär dyra verktyg för en ny extruderingsprofil måste värmehanteringen valideras digitalt. Moderna tekniska arbetsflöden använder nu AI-stödd termisk simuleringsprogramvara för att modellera exakt hur värmen rör sig genom huset i ett begränsat utrymme.

Simuleringen modellerar den termiska vägen från LED-dioden, genom den termiska pastan, in i PCB:n och ut genom 6063-T5 aluminiumflänsarna. AI-drivna lösare kan snabbt iterera hundratals fengeometrier – justera tjockleken, avståndet och vinkeln på kylflänsen – för att hitta den exakta konfigurationen som maximerar ytarean utan att lägga till onödig vikt. Vikt är ett kritiskt mått vid konstruktion av järnvägsfordon; tunga hus ökar tågets totala massa, vilket ökar energiförbrukningen. Genom att validera värmeavledningen digitalt kan ingenjörer designa ett LED-hus för termisk ledningsskena som håller diodövergångstemperaturen under 80°C samtidigt som aluminiumprofilens massa minimeras.

Design för tillverkningsbarhet (DFM) i anpassade aluminium- och polykarbonatprofiler

Även den mest optimerade CAD-modellen är värdelös om den inte kan tillverkas tillförlitligt i stor skala. Extrudering av aluminium och plast kräver exakt kontroll över materialflöde, kylhastigheter och formfriktion. Dongguan Jinen Lighting Technology (JE) driver 20 plast- och 5 extruderingslinjer i aluminium, vilket ger DFM-stöd för att fånga upp strukturella brister innan verktygsfasen.

När man konstruerar enanpassat LED-rälsfordonsljushus, följ dessa specifika DFM-åtgärder:

1. Balansväggtjocklekar:Se till att tvärsnittet av din aluminiumprofil har jämn väggtjocklek. Tjocka sektioner kyls långsammare än tunna sektioner. Om en tung monteringsfläns sitter bredvid en tunn kylfläns kommer den ojämna kylningen att få profilen att skeva eller vrida sig när den lämnar extruderingsformen. Håll tjockleksövergångarna gradvisa.
2. Designa generösa Snap-Fit-toleranser för PC:Polykarbonat krymper när det svalnar. När du utformar de sammankopplade spåren där PC-diffusorn snäpper fast i aluminiumbasen, beräkna värmeutvidgningskoefficienterna för båda materialen. Lämna ett exakt expansionsgap. Om passformen är för snäv, kommer PC:n att böja sig utåt när tåget blir varmt.
3. Engineer Deep Gasket Channels:En IP65-klassning kräver mer än att bara komprimera en bit silikon. Designa en dedikerad, U-formad retentionskanal i aluminiumprofilen. Kanalväggarna måste vara tillräckligt djupa för att mekaniskt låsa packningen på plats så att den inte kan rulla eller växla under sidovibrationer.
4. Minimera ihåliga hålrum i plastprofiler:Ihåliga sektioner i plastextruderingar kräver komplexa, dyra stansar med invändiga dorn. Om möjligt, utforma PC-kåpan som en enkelväggsprofil med stödribbor istället för en sluten rörformad sektion. Detta minskar verktygskostnaderna och påskyndar produktionen på extruderingslinjen.

Anpassa OEM Extrusion Capabilities med US Transit Procurement Standards

Att ta en rälsbelysningsarmatur till den amerikanska marknaden kräver att man navigerar i ett komplext nät av upphandlingsspecifikationer, från lokaliserade FTA-riktlinjer till stela säkerhetscertifieringar. Amerikanska transitmyndigheter utvärderar anbud baserat på långsiktig tillförlitlighet och efterlevnad, vilket lägger ett stort ansvar på belysningstillverkaren och, i förlängningen, deras komponentleverantörer.

Inköp av kommersiella standardprofiler kommer att leda till fel under chock-, vibrations- och brandtestningsfaserna. Du behöver en OEM-partner vars tillverkningsbaslinje redan överensstämmer med kraven på transportkvalitet. JE levererar OEM-belysningstillverkare globalt och erbjuder både offentliga formar för standardapplikationer och privata formar för egenutvecklade, högspecifika konstruktioner.

Genom att samarbeta med en tillverkare som i sig förstår de toleranser som krävs för 6063-T5 aluminium och EN45545-kompatibelt polykarbonat, eliminerar du trial-and-error-fasen av produktutveckling. Du får hus som snäpper ihop rent, tätar tätt och överlever det obevekliga mekaniska missbruket av rälsmiljön. För tekniska specifikationer på anpassade profiler eller för att granska befintliga transportfärdiga formar, utvärdera en beprövadOEM tillverkare av tunnelbanebelysningshussom kan leverera den exakta mekaniska grunden ditt nästa transitprojekt kräver.
