G5 Ändlocksledningar

Förklara först: vad exakt menar du med "tråd"?

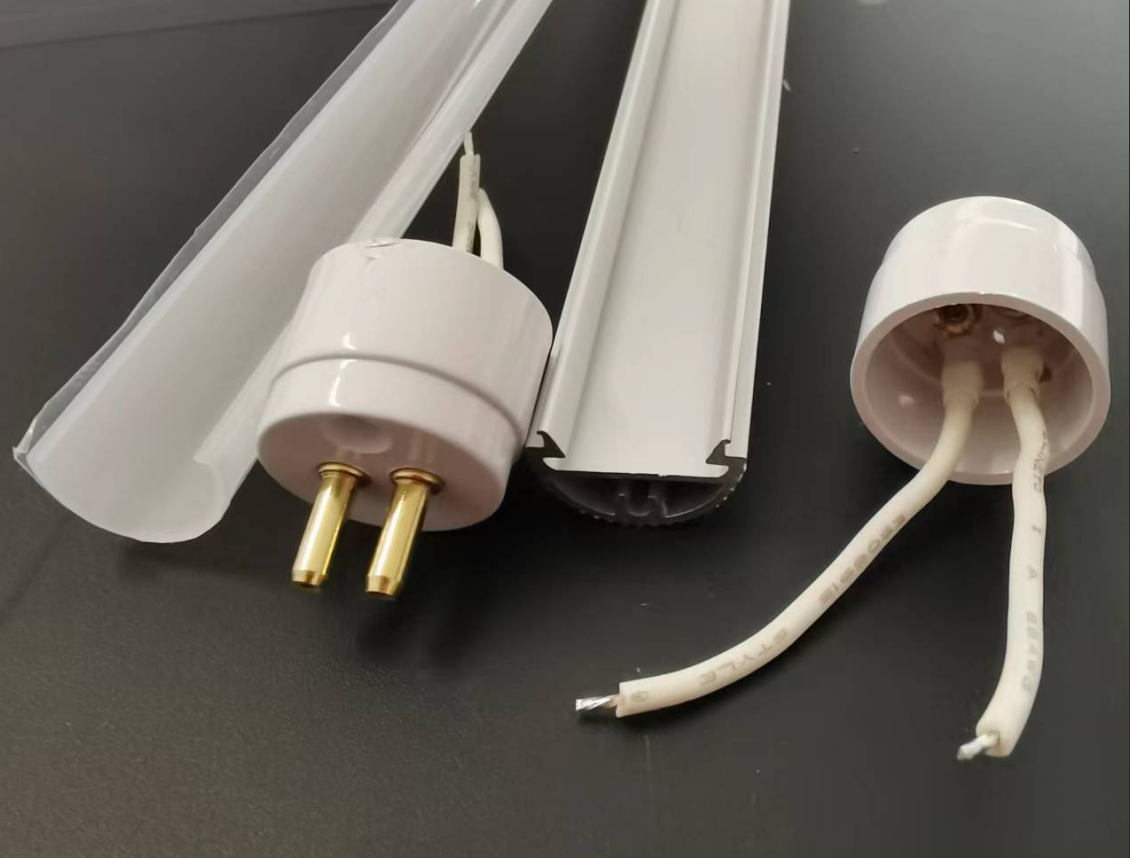

I tillverkningsprocessen för T5 och G5 LED-rör, hänvisar "entrådig/flertrådig/trådlös" vanligtvis till antalet ledningar som leder från ändlocket, inte själva strömförsörjningsmetoden för själva röret (enkeltrådig/dubbeländad strömförsörjning). Dessa två begrepp är lätt att förväxla.

• Enkeltråd:Ändlocket leder ut endast en ledning, vanligtvis den strömförande ledningen (L) eller den neutrala ledningen (N).
• Flertråd (dubbeltråd):Ändlocket leder ut två ledningar, vanligtvis en strömförande ledning och en neutral ledare.
• Trådlös:Själva gaveln leder inte ut några ledningar; det finns bara två G5-stift.

När detta väl är klarlagt är den efterföljande kombinationslogiken lätt att förstå.

Kombination 1: One End Single-wire + One End Wireless → Single-ended Powered Tube

Detta är den vanligaste konfigurationen för T5 integrerade LED-rör på marknaden.

Anslutningsmetod:Strömförsörjning sker endast från entrådsänden. Denna enda ledning ansluts till antingen den strömförande eller neutrala ledningen, medan den andra ledningen (strömförande eller neutral) är direkt ansluten till ett stift i andra änden via lamprörets interna kretsar. I den trådlösa änden är ett stift ansvarigt för mekanisk fixering och konduktivitet, medan det andra stiftet kan vara oanslutet eller internt kortslutet.

Det finns dock en kritisk tillverkningsdetalj: stiftavståndet på T5 G5-lamphållaren är endast 5 mm. När ena änden strömförsörjs är de två stiften mycket nära varandra, och felaktig interna ledningar kan lätt orsaka kortslutning. Därför är isoleringen och ledningslayouten inuti den entrådiga gaveln en nyckelindikator på leverantörens hantverksskicklighet.

Applikationsscenarier:Kontorsbelysning, hylllampor för stormarknader, lampor i skåp, lampor i vitrin. Dessa typer av lampor använder vanligtvis en integrerad konsol, som endast kräver en strömingång, vilket förenklar installationen och slutanvändare behöver ingen elektrisk kunskap.

Kombination två: En tråd från varje ände → Dubbelsidigt strömförsörjt lamprör

Denna metod är vanlig i tekniska renoveringsprojekt.

Anslutningsmetod:Dra en tråd från lampkåporna i båda ändarna av lampröret. Anslut ena änden till den strömförande ledningen (L) och den andra änden till den neutrala ledningen (N). Ström rinner in från ena änden och ut från den andra. De två G5-stiften inuti lamplocket är kortslutna och bildar en enda elektrod.

Varför är strömförsörjning med dubbla ändar att föredra inom teknik?Vid eftermontering av gamla lysrörshållare är de ursprungliga G5-hållarna vanligtvis parallellkopplade, vilket innebär att de två stiften är internt kortslutna. Lampor med dubbla ändar kan direkt anpassas till denna typ av hållare utan att behöva bytas ut mot en icke-parallell hållare. Om en lampa med en ände installeras i en parallellhållare kommer den att kortsluta omedelbart vid strömtillslag. Detta har hänt i Hongkongs ingenjörssamfund; några brände till och med plasthöljet på den gamla hållaren.

Produktionsförebyggande åtgärder:Båda ändarna av lampkåpan med dubbla ändar bör ha ledningar, men trådfärgerna måste vara tydligt urskiljbara (t.ex. ena änden märkt L, den andra N) för att undvika omvänd ledning under installationen. Dessutom måste den interna ledningen för den dubbelsidiga lysröret säkerställa att det inte finns någon elektrisk anslutning mellan de två ändarna; annars kommer lampan att kortsluta.

Applikationsscenarier:Fabriksverkstäder, parkeringsplatser, lager och logistikcenter. Dessa platser kräver ofta eftermontering av gamla lysrörshållare, och strömförsörjningslösningar med dubbla ändar ger bättre kompatibilitet.

Kombination 3: En ände med en strömförande ledning (dubbeltråd) + en ände med ett trådlöst ändlock → Förbättrad enändad strömförsörjning

Denna kombination är en förbättrad version av ensidig strömförsörjning, lämplig för scenarier med högre krav på säkerhet och tillförlitlighet.

Anslutningsmetod:Strömförsörjningsändlocket leder ut de strömförande och neutrala ledningarna och ansluter direkt till drivenhetens strömförsörjning eller växelström. Den trådlösa änden används endast för mekaniskt stöd och kretsanslutning och hanterar inte strömtillförsel.

Skillnad från Single-Wire Single-Ended Solution:I entrådslösningen med enkel ände kräver lamprörets interna ledningar en konstruktion av "en tråd som går in och en annan tråd som ansluter internt till den andra änden", vilket gör den interna kabeldragningen relativt komplex. I motsats härtill, i den dubbeltrådiga enkeländade lösningen, införs både spänningsförande och neutrala ledningar genom samma ändlock, vilket uppnår en mer direkt intern kretsdesign, minskar potentiella felpunkter och förbättrar säkerheten.

Produktionsfördelar:För tillverkare av integrerade T5-lamprör erbjuder denna metod högre monteringseffektivitet än att använda ändlock med en ände. Eftersom alla nätsladdar är koncentrerade i ena änden, behövs inget korskoppling inuti lampröret, vilket minskar risken för interna kortslutningar.

Applikationer:Medicinsk belysning, pedagogisk belysning, avancerade kommersiella displayer.
