Vad är en T12 G13 End Cap?

Om du någonsin har arbetat med lysrör eller LED-belysning har du förmodligen stött på termen "G13 gavel." Kanske har du till och med hållit en i handen utan att riktigt tänka på det - det är bara den där lilla plastbiten i änden av röret, eller hur?

Jo, ja. Men det är också mycket mer än så.

Låt mig dela upp det för dig på vanlig engelska.

Så, vad är egentligen en T12 G13 ändlock?

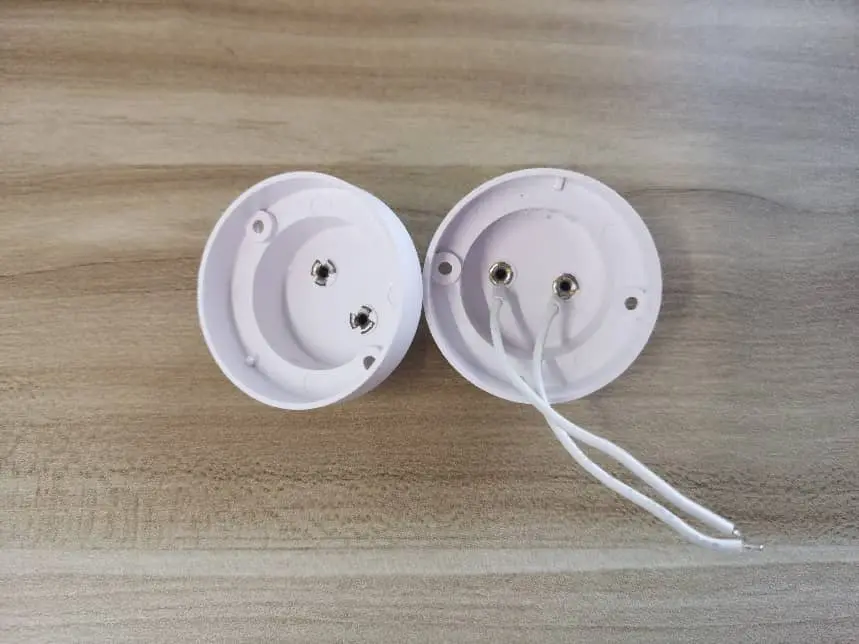

En T12 G13-ändkåpa är anslutningsstycket fäst vid varje ände av ett T12-lysrör eller LED-rör."T12"hänvisar till rörets diameter—1,5 tum, eller cirka 38 mm."G13"berättar om stiften: det är en tvåstiftsbas där de två stiften är åtskilda exakt13 millimeterisär centrum till centrum. Att stiftavståndet på 13 mm är hela anledningen till att det kallas G13 – "G" står för "glas" eller bara tvåstiftsstilen, och siffran är stiftavståndet i millimeter.

Tänk på det så här: ändlocket är "pluggen" som ansluter röret till fixturens uttag. Utan det är ditt rör bara en glascylinder som inte gör någonting.

Varför spelar G13 någon roll?

Här är grejen - G13 är inte bara för T12-rör. Den används även på T8-rör. Så när du ser ett G13-ändstycke betyder det att röret passar in i vilken armatur som helst som är designad för en G13-sockel, oavsett om det är T8 eller T12. Det är en ganska stor sak när du har att göra med eftermontering.

Stiftavståndet är det som gör den kompatibel. G5-baser har däremot ett stiftavstånd på 5 mm och används för T5-rör. Du kan inte blanda ihop dem – ett G13-rör passar inte ett G5-uttag och vice versa. Så om du byter ut gamla lysrör med lysdioder är det första du behöver ta reda på att du känner till din ändlockstyp.

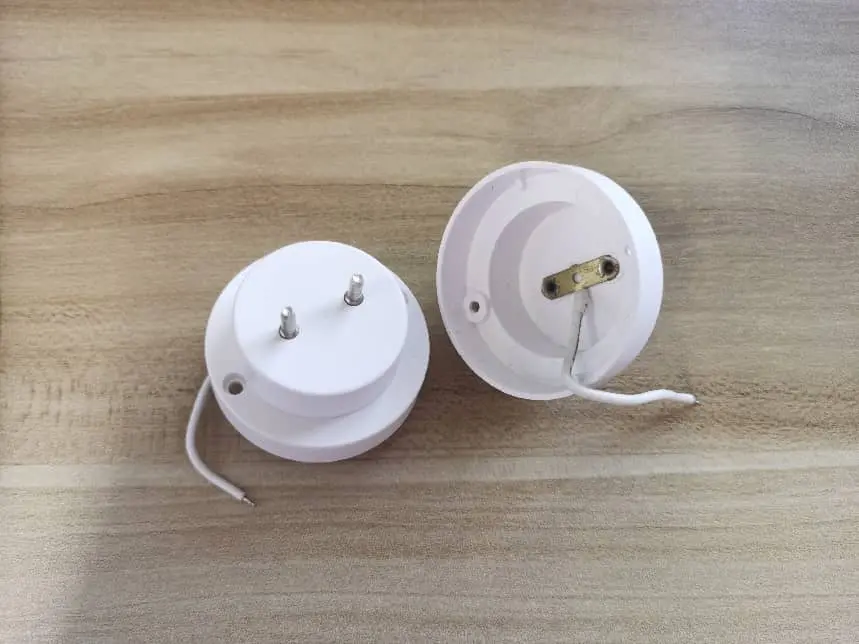

Nyckelegenskaper hos en T12 G13 ändlock

Låt oss komma in på det nitty-gritty. Vad är det egentligen som får en G13-ändkapsel att fungera?

• Stiftavstånd: 0,5 tum (12,7 mm), vilket är G13-standarden. De 13 mm är nära nog.
• Elektriska betyg: En typisk G13-ändkåpa är klassad för250V AC/DCochMax 2 ampere. Den kan hantera en dielektrikum som tål spänning på1500V AC.
• Material: Huset är vanligtvis tillverkat av högtemperatur termoplast med enUL 94V-0flamklassificering. Det betyder att det inte lätt tar eld, vilket är ganska viktigt när du har att göra med el.
• Kontaktplätering: Stiften är vanligtvis pläterade medtenn (Sn). Det är inte flashigt, men det får jobbet gjort – bra ledningsförmåga, anständig korrosionsbeständighet.
• Temperaturområde: Dessa saker är byggda för att överleva var som helst från-40°C till 120°C. Så oavsett om du befinner dig i en frys eller ett varmt lager, kommer ändlocket inte att smälta eller spricka.

Var använder du egentligen T12 G13 ändkapslar?

Ärligt? Överallt.

Eftermontering av kommersiell belysningär förmodligen det största användningsfallet. Tänk på stora butiker, lager, kontorsbyggnader – platser med rader på rader av lysrör. När de byter till LED vill de inte byta ut alla armaturer. Det är dyrt och tidskrävande. Istället använder de LED-rör med G13-ändstycken som faller rakt in i de befintliga uttagen.

Industrianläggningarär en annan stor. High Bay-belysning i fabriker, parkeringsgarage, tillverkningsanläggningar – dessa platser har massor av T12-armaturer, och eftermontering med G13-ändrör är ett enkelt sätt att minska energikostnaderna.

Skolor och sjukhusanvänd dem också, speciellt för nödbelysning där det är viktigt att behålla den befintliga armaturens ram.

Och här är ett roligt faktum: T12-rör med G13-lock har funnits i evigheter, men stora tillverkare slutade tillverka dem 2012. Så om du fortfarande har T12-armaturer i din byggnad, kör du antingen på gammalt lager eller så har du bytt till LED-retrofits. Gissa vilken som är mest vettig?
