JE:sT8 dubbelsidigt LED-rörhusär en tom kapslingsplattform för OEM linjärbelysningsprojekt. Den bekräftade konfigurationen har en ytterdiameter på 26 mm, två 12 × 1 mm PCB-positioner, en intern 6063 aluminiumprofil, en klar eller frostad polykarbonatkapsling, plaständstycken och en extern drivrutinlayout. Standard eller anpassade längder finns tillgängliga från 600 mm till 2400 mm, med IP20 och IP65 konfigurationer som erbjuds.
Nyckelordet ärhus. Denna produkt blir inte en fungerande lampa förrän lysdioderna, PCB-enheterna, ledningar, drivrutiner, ändavslutningar och eventuella nödvändiga tätningar har valts och integrerats. Köpare bör därför utvärdera det från en kontrollerad ritning och ett monterat prov – inte enbart från T8-namnet. Granska strömmenT8 dubbelsidigt självlysande höljeinnan du skickar dina PCB och projektkrav till JE.
Produkten är ett tomt OEM-hus, inte en färdig T8-lampa eller ersättning för lysrör
"T8" identifierar det allmänna rörformatet, men det etablerar inte elektrisk eller mekanisk kompatibilitet med en befintlig lysrörsarmatur. Ett 26 mm hölje kan se bekant ut när man använder helt andra kort, kablar, ändstycken, monteringsdetaljer och kraftarkitektur.
Anta inte att den accepterar ett konventionellt lysrörsdon, passar en G13-lamphållare, inkluderar nätklassade stift eller kan ersätta en installerad lampa en-till-en. Ingen av dessa detaljer bekräftas av husets diameter. Om eftermonteringskompatibilitet krävs, placera basgeometrin, stiftarrangemanget, lampans totala längd, elektrisk ingång, ledningsläge och fixturgränssnitt på godkännanderitningen.
Denna distinktion påverkar också inköpen. Husspecifikationen identifierar extruderings- och kapslingspaketet. Den definierar inte i sig LED-kvantitet, färgtemperatur, ljuseffekt, optisk distribution, effekt, förarens beteende, dimning, överspänningsskydd, driftstemperatur eller livslängd. Dessa är beslut om färdiga armaturer som styrs av köparens komponentdesign och kvalificeringsprogram.
Tvärsnitt av den dubbelsidiga T8-husenheten

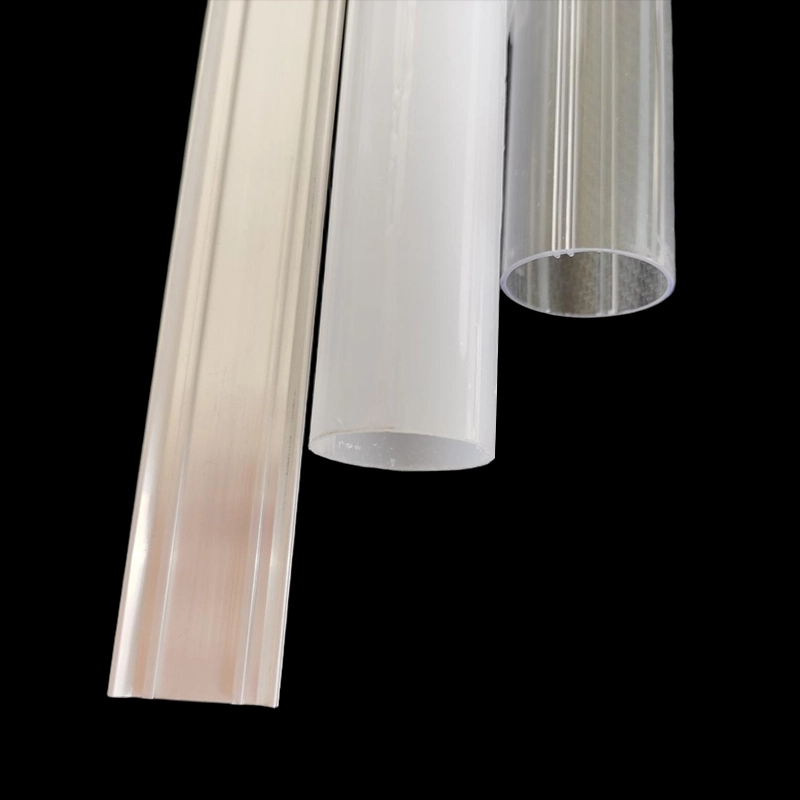

Monteringen kombinerar en rund polykarbonatkropp med en invändig aluminiumprofil. Inom detta tvärsnitt finns två PCB-positioner, var och en identifierad som 12 × 1 mm. Detta arrangemang ger en OEM-designer två monteringsplatser för LED-kort inuti ett 26 mm rörhölje.
Aluminiuminsatsen ger en definierad intern struktur för PCB-platserna. Den kan också delta i värmeöverföringen från skivorna, men termisk prestanda kan inte enbart härledas från legeringsnamnet eller profilen. LED-laddning, kortkonstruktion, termiskt gränssnittsmaterial, kontaktkvalitet, drivrutinförluster, omgivningstemperatur, rörorientering och luftflöde påverkar alla driftstemperaturen. Godkänn den termiska designen med de avsedda LED-korten installerade.
Hur de parade PCB-positionerna stödjer två lysande ytor
Två PCB-positioner tillåter lysdioder att placeras mot två sidor av röret istället för att förlita sig på ett kort för att belysa hela omkretsen. Det kan passa dubbelriktad linjär belysning, nedhängda armaturer, displaybelysning, transitinteriörer och andra installationer där ljus behövs i mer än en riktning.
Extruderingen garanterar inte en specifik strålvinkel eller lika 50/50 ljusdelning. Den faktiska fördelningen beror på orienteringen av PCB-positionerna, LED-paketet, diodavstånd, kortbredd, avstånd till polykarbonat, diffusorfinish, inre hinder och närliggande armaturytor. Clear PC tenderar att bevara LED-definition och utgångsriktning; frostad PC blandar ljuset mer effektivt men kan minska synlig intensitet och mjuka upp strålkontrollen.
Inspektera ett belyst prov från båda sidor före verktygs- eller produktionsgodkännande. Leta efter LED-bilder, mörka band nära aluminiuminsatsen, färgvariationer, ändskuggor och skillnader i ljusstyrka mellan de två ytorna. Fotometrisk testning hör hemma på färdig armaturnivå eftersom det tomma huset inte innehåller någon ljuskälla.
Bekräfta de medföljande höljeskomponenterna kontra köparen specificerade lysdioder, PCB-enheter, ledningar, drivrutiner och tätningar
En bostadsoffert bör skilja JE-levererade delar från köparen levererade elektriska komponenter. Baserat på den publicerade produktbeskrivningen kan kapslingen innehålla den interna 6063 aluminiumprofilen, klar eller frostad polykarbonat och plaständstycken. Arkitekturen använder en extern drivrutin. Exakt förpackningsinnehåll, ändlocksstil, hårdvara, tätningar, kabelgenomföringsdelar och monteringstjänster bör fortfarande anges rad för rad i offerten.
Köparen behöver normalt definiera LED-kort, lysdioder, kablar, kontakter, termiskt gränssnittsmaterial, drivrutin, jordningsmetod där tillämpligt och slutliga elektriska avslutningar. För ett IP65-mål måste ansvaret för packningar, tätningsmedel, kabelgenomföringar, ändlockstätning och monteringsprocessen vara särskilt tydlig. En IP65-kapabel uppsättning delar är inte automatiskt en IP65-armatur efter okontrollerad fältmontering.
Specifikationsmatris för ritning och komponentgranskning
Använd följande matris som utgångspunkt för ritgranskning. Publicerade värden identifierar den tillgängliga produktkonfigurationen; de ersätter inte projektspecifika toleranser, passningskontroller eller myndighetsgranskning.
| Parameter | Publicerad konfiguration | Vad köparen ska godkänna |
|---|---|---|
| Produkttyp | Tomt T8 dubbelsidigt LED-rörhus | Omfattning av levererade mekaniska delar och exkluderade elektriska komponenter |
| Ytterdiameter | 26 mm | Diametertolerans, rakhet, passningsavstånd och fixturpassning |
| PCB-positioner | Två positioner, vardera 12 × 1 mm | Faktisk PCB tjocklek och bredd, insticksspel, retention och termisk kontakt |
| Invändig metallprofil | 6063 aluminium | Profiltvärsnitt, finish vid behov, härdning om materialkritisk, skärlängd och gradgränser |
| Ytterhölje | Klar eller frostad polykarbonat | Optiskt utseende, spridning, färgkonsistens, effektkrav och miljömässig lämplighet |
| Avsluta uppsägning | Ändstycken av plast | Lockets geometri, fästmetod, kabelutgång, kontakt- eller stiftdetaljer och tätningsansvar |
| Förararrangemang | Extern drivrutin | Förarens plats, ledningsdrag, kontaktsystem, dragavlastning och elektriska märkvärden |
| Ingångskonfiguration | IP20 eller IP65 alternativ | Komplett tätningsdesign, monteringsanvisningar och testmetod för färdiga enheter |
| Längd | Standard eller kundanpassad, 600–2400 mm | Klipplängdstolerans, total sammansatt längd, ändmån och förpackningsgräns |
Fast geometri: 26 mm diameter och två 12 × 1 mm PCB-positioner, med passform och toleranser godkända på ritningen
26 mm diameter och parade 12 × 1 mm PCB-positioner är kärngeometrin, men nominella dimensioner räcker inte för frigöring. En skiva designad med samma nominella bredd som dess slits kan binda om skivtillverkning, extrudering, båge, beläggning och monteringstoleranser staplas i fel riktning. En lös passform skapar ett annat problem: skivrörelser, inkonsekvent termisk kontakt eller synlig felinställning bakom diffusorn.
Skicka JE själva PCB-konturen istället för att bara skriva "12 mm-kort" i RFQ. Inkludera PCB-tjocklek, kantfinish, lödmask eller beläggningsuppbyggnad nära införingsområdet, komponentskyddszoner, anslutningsutsprång och den avsedda införingsriktningen. Den godkända ritningen bör identifiera de dimensioner som är kritiska för att passa och ange hur dessa dimensioner kommer att inspekteras.
Konstruktion och tillval: invändig 6063 aluminiumprofil, klar eller frostad polykarbonat, plaständstycken, extern medbringare och 600–2400 mm längder
6063 används ofta för extruderade aluminiumprofiler eftersom den kan formas till kontrollerade tvärsnitt och accepterar vanliga efterbehandlingsprocesser. Ändå är "6063 aluminium" inte en fullständig termisk eller mekanisk specifikation. Om temperament, ytbehandling, konduktivitet, utseende eller korrosionsbeteende har betydelse för projektet, lägg till kravet på ritningen och begär bekräftelse.
Längden förändras också mer än inköpspriset. Långa höljen är mer känsliga för rakhet, hanteringsskador, PCB-insättning, åtkomst till ledningar och förpackningsdesign. Bekräfta om din angivna längd hänför sig till den skurna extruderingen, polykarbonatkroppen eller den övergripande sammansatta enheten inklusive ändstycken. JE listar standard ochanpassad längd T8 LED-rörhusalternativ från 600 mm till 2400 mm; offerten ska identifiera den exakta färdiga längden och toleransen.
Ren eller frostad PC, End-Cap-terminering och IP20- eller IP65-konfigurationsval
Välj klar polykarbonat när LED-synlighet, riktningseffekt eller utseendet på de interna brädorna är acceptabelt. Det kan avslöja diodavstånd, ledningar, skarvar och små inriktningsfel, så den inre konstruktionen måste vara visuellt ren. Välj frostad PC när du behöver bättre visuell blandning och mindre direkt LED-bildbehandling. Frostning är inte en ersättning för adekvat LED-avstånd eller optisk testning, och dess effekt på transmissionen bör utvärderas med den riktiga ljusmotorn.
Ändkapslar blir ofta det förbisedda gränssnittet. De bestämmer hur röret stänger, hur ledningar lämnar huset och hur monteringen ansluter till den omgivande armaturen. En plaständkåpa bör inte antas ge en standardiserad fluorescerande bas eller en vattentät tätning. Sätt fasthållningsmetoden, kabelöppningen, anslutningsarrangemanget, polaritetsmärkning, dragavlastning och krav på serviceåtkomst på ritningen.
IP20 är endast lämplig där den färdiga konstruktionen inte kräver skydd mot vatteninträngning. IP65-alternativet är avsett för en dammtät och vattenstrålebeständig konfiguration, men klassificeringen gäller endast efter att hela kapslingssystemet och monteringsmetoden har definierats och testats. Ändhylsor, kabelgenomföringar, tätningskompression, skärytor och tillverkningsutförande kan alla orsaka läckage.
Fråga hur den citeradeIP20 eller IP65 T8 huskonfigurationskiljer sig åt i komponenter och montering. Om JE levererar lösa delar till din fabrik att montera, kom överens om tätningsmaterial, tätningsmedlets placering, härdningsförhållanden i förekommande fall, lockinsättning eller fastsättningsmetod och inträngningstestet för den färdiga produkten. Skriv inte ut ett IP-krav baserat enbart på ett omonterat höljeprov.
Användningsgränser för transit-, kommersiella, arkitektoniska och skyddade utomhusarmaturer
Det dubbelsidiga formatet kan stödja inredning av järnvägsfordon, stationer, kommersiell belysning, garage, skolor, fabriker och andra linjära installationer. Dessa användningar delar inte en kvalifikationsstandard, så applikationsnamnet bör aldrig stå för tekniska krav.
Belysning av järnvägsfordon kan kräva projektspecifika kontroller för vibrationer, stötar, lågor och rökbeteende, elektrisk säkerhet, elektromagnetisk kompatibilitet, materialspårbarhet och säker kvarhållning. Husgeometrin på 26 mm bevisar inte att den uppfyller något av dessa krav. Ge JE den nödvändiga test- eller materialdokumentlistan före provtagning så att otillgängliga bevis upptäcks tidigt snarare än under kundinlämning.
För kommersiella och arkitektoniska armaturer behöver köpare vanligtvis fokusera på utseende, ljusfördelning, monteringsintegrering, förartillträde, värme, rengöring och underhåll. Frostad PC kan dölja individuella lysdioder, men en lång lysande linje kan fortfarande visa mörka zoner vid kortskarvar eller gavel. Bygg ett fullängdsprov om kontinuerligt utseende spelar roll; ett kort stopp kommer inte att avslöja alla produktionsproblem.
Garage, fabriker och skyddade utomhusplatser tillför damm, fukt, rengöringsmetoder, temperaturvariationer och eventuell kemisk exponering. IP65 adresserar inträngning under definierade testförhållanden, inte UV-beständighet, kemisk kompatibilitet, kondens, slagtålighet eller obegränsad exponering utomhus. Dessa egenskaper måste specificeras och verifieras separat. Om röret kommer att sitta inuti en annan förseglad armatur, överväg också instängd värme och om den externa drivenheten förblir tillgänglig.
Godkännandebevis: ritningar, provinspektion, testmetoder, materialdokument och UL- eller ETL-inlämningsstöd utan krav på bostadscertifiering
Ett trovärdigt godkännandepaket börjar med en kontrollerad tvärsnittsritning och en monteringsritning. De ska visa 26 mm diameter, PCB-positioner, nyckelgränssnitt, materialförklaringar, ändlocksdetaljer, längddefinition och revisionsstatus. Dimensioner som påverkar PCB-insättning, lockpassning, montering eller tätning förtjänar explicita toleranser snarare än en allmän notering.
Provbesiktning bör omfatta dimensioner och praktisk montering. Sätt i de faktiska kretskorten, dra de avsedda ledningarna, montera ändlocken och kontrollera hela längden för båge, vridning, repor, färgvariationer, luckor och brädrörelser. Använd sedan den avsedda lysdioden och drivsystemet under representativa förhållanden för att utvärdera temperatur och optiskt utseende.
Testmetoder måste komma överens innan resultaten jämförs. För en IP65-design, identifiera om testning gäller för JE:s sammansatta prov eller för din färdiga armatur, inklusive din kabelingång och ledningar. Materialdokument kan innehålla deklarationer, datablad eller testrapporter, men deras tillgänglighet och relevans måste bekräftas för exakt harts, aluminiumspecifikation, färg och produktionskonfiguration som köps.
UL- eller ETL-inlämningsstöd bör behandlas som dokumentsamordning, inte som ett generellt certifieringskrav. En materialjournal, komponentfil eller leverantörsdeklaration gör inte det tomma höljet – eller den färdiga lampan – UL-listad eller ETL-listad. Den slutliga konstruktionen, elektriska komponenter, temperaturer, avstånd, ledningar, hölje och avsedd användning kan alla granskas av det valda certifieringsorganet.
Berätta för JE vilken inlämningsväg och vilka dokument ditt labb eller certifieringspartner kräver. JE kan sedan bekräfta vad som finns tillgängligt för de föreslagna materialen och konfigurationerna. Om ett specifikt erkännande, listning, brandfarlighetsklassificering, filnummer eller testrapport är obligatorisk, skaffa och verifiera detta bevis innan du godkänner beställningen. Dra aldrig slutledning om det från en logotyp, en generisk materialfamilj eller ett tidigare projekt.
Från ritningsgranskning till provgodkännande och produktionsoffert
Kina erbjuder djup extruderingskapacitet, men enbart fabriksplatsen säger dig lite om ritningskontroll, komponentpassning eller repeterbarhet. JE tillverkar profiler i aluminium och plast för LED-belysning, inklusive rörhus, LED-profiler, PC-rör, ändstycken och tri-proof hus. För detta projekt är det användbara beviset en responsiv ritningsprocess, ett representativt urval, en definierad inspektionsplan och en offert som gör leveransgränsen tydlig.
Anpassningsarbetsflöde: ritningsrevision, DFM-feedback, val av form, provverifiering och produktionskvalitetskontroll
Börja med applikationen istället för en lös begäran om "T8-hus." Skicka PCB-filerna, målets totala längd, optiska preferenser, slutavslutning, ingångsmål, monteringsgränssnitt och obligatoriska dokument. JE kan jämföra dessa ingångar med en befintlig offentlig form eller avgöra om en privat form och anpassad extrudering behövs.
Under ritningsrevision, åtgärda brädavstånd, ändlockskoppling, tråddragning, komponenthållningsområden, tätningsytor och synliga kosmetiska zoner. DFM-feedback bör identifiera dimensioner som är svåra att hålla eller inspektera och alla förändringar som påverkar verktyg, montering eller kostnad. En anpassad profil kan lösa ett genuint gränssnittsproblem, men den lägger också till verktygsgodkännande och låser projektet till ett nytt tvärsnitt. Beställ inte privata verktyg bara för att undvika att anpassa en icke-kritisk PCB-kant.
Provet bör representera det överenskomna materialet, diffusorns finish, aluminiumtvärsnitt, ändlocksdesign och längd tillräckligt nära för att testa de verkliga riskerna. Registrera alla accepterade avvikelser. När provet har klarat dimensions-, monterings-, optiska, termiska och tillämpliga intrångskontroller, frys ritningsrevisionen som används för produktionsanbudet.
Produktionskvalitetskontroll bör kopplas till observerbara krav: materialidentitet, kritiska tvärsnittsdimensioner, snittlängd, rakhet där så anges, yttillstånd, diffusorns utseende, passning av ändstycket, PCB-införande och förpackningsskydd. För förseglade sammansättningar, definiera hur inträngningsprestanda kontrolleras och vid vilken provtagningsnivå. Offerten bör också ange verktygets äganderätt i tillämpliga fall, provavgifter, orderkvantitet, ledtid, förpackningsmetod och leveransvillkor snarare än att lämna dessa punkter till e-postantaganden.
RFQ checklista: längd, PCB-geometri, diffusor, IP-mål, ändlock, toleranser, kvantitet, förpackning, destination och nödvändig dokumentation
- Längd:Ange klipplängd och erforderlig total längd inom det tillgängliga intervallet 600–2400 mm.
- PCB geometri:Fäst kortets bredd, tjocklek, kontur, kopplingsposition, komponenthållare och införingsriktning.
- Diffusor:Välj genomskinlig eller frostad PC och beskriv det optiska utseende som du behöver provet för att visa.
- IP-mål:Ange IP20 eller IP65, vem som utför slutmontering och vilken färdig konfiguration som ska testas.
- Ändstycken:Definiera avslutning, kabelutgång, anslutnings- eller stiftkrav, retention, tätning och dragavlastning.
- Toleranser:Markera kritiska dimensioner för PCB-passning, lockingrepp, montering, längd och passande delar.
- Kvantitet:Ge prototyp, pilot och förväntade produktionskvantiteter så att offentliga gjutformar och skräddarsydda gjutvägar kan jämföras.
- Förpackning:Identifiera behov av ytskydd, paketgränser, märkning och eventuella längdrelaterade hanteringsrestriktioner.
- Destination:Ange leveransland, stad eller hamn, föredragna fraktvillkor och eventuella krav på importdokument.
- Dokumentation:Lista ritningar, inspektionsrapporter, materialregister, deklarationer, provningsbevis och certifieringsdokument som krävs för godkännande.
Skicka det paketet med din ritningsrevision för att begära en provplan och produktionsoffert för26 mm dubbelsidigt T8 LED-rörhus.
