LED T8-rörhus med 10 mm PCB: Vanliga frågor om köpare i USA, passningskontroller och inköpsguide för 2026

Viktiga takeaways för amerikanska belysningsköpare

FrasenJE semi-aluminium/halvplast rörhuskonstruktionbeskriver den praktiska arkitekturen bakom denna produktkategori: en 6063 aluminiumbas bär LED-kortet och hjälper till att hantera värme, medan en diffusor av polykarbonat bildar det synliga optiska locket. Den uppdelningen spelar roll. Aluminium ger kretskortet en stabil monteringsyta och en förutsägbar mekanisk ryggrad; diffusorn styr utseende, ljusgenomsläpplighet och åtkomst till brädan. Det är inte bara ett dekorativt skal.

För amerikanska köpare är den första frågan inte priset. Det är kompatibilitet. Ett 10 mm PCB är smalare än många generiska LED-rörkort, och drivenheten måste passa in i höljet utan att trycka mot diffusorn eller störa ändlocken. JE-28 är listad med en maximal förarhöjd på 12 mm, så din förarkropp, kablar, isolering och dragavlastningsdetaljer bör kontrolleras tillsammans snarare än separat.

Standarden JE-28 är IP20. Det gör den lämpad för torra inomhusarmaturer och eftermonterade rörenheter, inte automatiskt för tvättställen eller utsatta armaturer. JE erbjuder också vattentäta rörhus för applikationer som växtbelysning, kylskåpsbelysning och utomhusparkering, men de bör anges som lämplig vattentät konfiguration. Börja medJE LED T8 rörhus med 10mm PCBspecifikation och be om den exakta ritningen innan du godkänner en produktionsorder.

JE-28 LED T8 höljespecifikationer: mått, material och konfigurationsalternativ

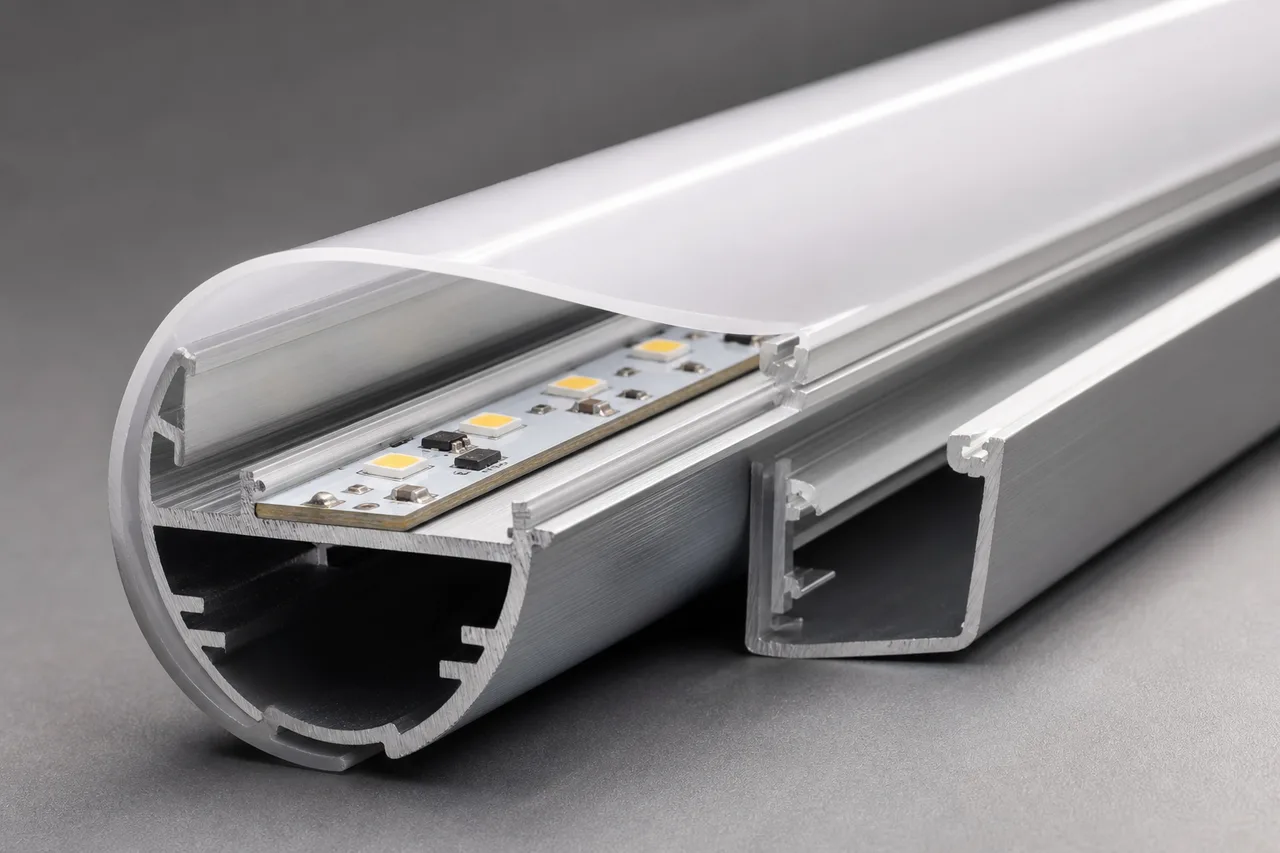

JE-28 är ett 26 mm T8-hus byggt för en 10 x 1,2 mm PCB-kortstorlek. Den dimensionen är utgångspunkten för mekanisk kvalificering. En skiva som är nominellt 10 mm bred kan fortfarande skapa problem om dess komponenthöjd, lödfogar, kontaktdonsplacering eller monteringsmetod skiljer sig från provet som användes vid bostadsutveckling.

Huset använder en 6063 aluminiumbas med alternativ för diffusor i polykarbonat och plaständstycken. JE listar ett internt drivararrangemang och en maximal drivhöjd på 12 mm. Tillgängliga längder sträcker sig från 600 mm till 2400 mm, med anpassade längder tillgängliga. Längd, diffusorfinish, ändlocksstil och förarposition bör behandlas som ett enda monteringsbeslut eftersom var och en påverkar installation, ljusfördelning och packning.

Hur man kvalificerar ett T8-hus innan du beställer: PCB-, drivrutin-, diffusor- och ändlockskontroller

Ett hus kan se korrekt ut på en katalogsida och fortfarande gå sönder under monteringen. De vanliga orsakerna är inte dramatiska: en drivenhet är några millimeter för lång, kretskortet böjer sig under diffusorn, ändlocket håller inte fast röret säkert, eller en anslutning lämnar inget utrymme för den interna trådböjningen. Kvalificera hela monteringen, inte bara aluminiumprofilen.

1. Bekräfta PCB-konturen.Skicka JE själva kortets ritning, inklusive 10 mm bredd, 1,2 mm tjocklek, monteringshål, kopparhållare, kontakter och högsta komponenter. Lita inte bara på den nominella brädstorleken.
2. Kontrollera drivrutinskuvertet.Jämför förarens maximala höjd och bredd med gränsen på 12 mm hölje. Inkludera terminaler, värmekrympande, isolerande hylsor och trådutgångar i spelgranskningen.
3. Inspektera diffusorns passform.Testa det valda polykarbonatskyddet för ingrepp, böjning, synliga hotspots och borttagningskraft. En diffusor som är för tät kan belasta extruderingen; en som är för lös kan skramla under transport.
4. Se över ändlock och kablar.Bekräfta lockets material, retentionsmetod, trådpassage, anslutningsåtkomst och om det färdiga röret måste uppfylla en specifik installationsstandard eller kundfixturgränssnitt.
5. Godkänn ett färdigt prov.Driv det sammansatta röret, inspektera värmebeteendet och ljusets utseende och testa sedan insättningen i målfixturen eller clipsen. Registrera de godkända komponentversionerna innan du lägger produktionsordern.

Be om extruderingsritningen och ett fysiskt prov när projektet har snäva fixturavstånd. Ett prov avslöjar också förpacknings- och hanteringsproblem som ritningar inte visar. Långa rör kan komma med diffusormärken, skada på ändlocket eller lätt böjning om kartongens design inte är anpassad till fraktlängden. De är billiga att fixa före massproduktion och dyra att fixa efter en distributionssändning i USA.

Vanliga frågor: Är JE-28 LED T8-rörhuset vattentätt eller lämpligt för utomhus- och frysbelysning?

Standard JE-28-specifikationen som tillhandahålls av JE är IP20, så den bör behandlas som ett torrt hölje. Den distinktionen är avgörande för köpare som anger anläggningsbelysning, kylskåpsbelysning, utomhusparkering eller någon installation som utsätts för kondens, spray, damm eller temperaturväxling. JE uppger att det erbjuder vattentäta T8-husstilar för speciella applikationer, men den vattentäta versionen måste identifieras och citeras separat.

Passar ett 10 mm PCB och intern drivrutin detta T8-rörhus?

Ja, JE-28 är specificerad för ett 10 x 1,2 mm PCB och ett internt drivararrangemang, med en maximal drivhöjd på 12 mm. Det betyder inte att varje 10 mm-bräda och varje inre drivenhet passar. Ditt korts högsta lysdiod, kondensator, kontakt och lödtråd måste hålla sig inom det tillgängliga interna utrymmet. Skicka JE PCB-filen och drivrutinsdatabladet för en passningsgranskning, verifiera sedan resultatet med ett ifyllt prov.

Hur fungerar prover, MOQ, anpassade längder, verktyg och frakt till en amerikansk speditör?

JE uppger att det kan tillhandahålla prover, offerter, anpassade längder, OEM/ODM-extrudering och leverans till en kunds speditörslager. De kommersiella detaljerna beror på vald profil, spridare, ändlock, verktygsstatus, kvantitet, förpackning och destinationsarrangemang. Be om provets ledtid, produktions-MOQ, verktygsavgift om en privat form behövs, tolerans för skärlängd, kartongdimensioner och dokumenten som medföljer försändelsen. Om ditt team använder en amerikansk speditör, ange lageradress och krav på lastmärkning innan offerten slutförs.

JE Dongguan Manufacturing, OEM/ODM Extrusion and Finished Armature Documentation

JE, formellt Dongguan Jinen Lighting Technology Co., Ltd., tillverkar extruderade LED-belysningskomponenter i Dongguan, Kina. Dess sortiment inkluderar LED-aluminiumprofiler, LED-plastprofiler, PC-rör och diffusorer, T5, T6, T8, T10 och T12 rörhus, plus tri-proof ljushus. Den produktbredden är användbar när ett projekt ändrar storlek eller konstruktion efter den första prototypen. En köpare kan jämföra ett semi-aluminiumhölje, en hel aluminiumbas eller en annan rördiameter genom samma leverantör istället för att starta om hela inköpsprocessen.

JE stöder offentliga formar, privata formar, OEM/ODM-extrudering och anpassat projektarbete. Offentlig mögelkälla kan vara vettigt för en standard JE-28-geometri när profilen redan matchar dina krav på kretskort och diffusor. En privat form blir mer försvarbar när du behöver en anslutningsficka som inte är standard, en annan monteringsfunktion, ett patentskyddat ändlock eller ett reviderat tvärsnitt. Rätt val beror på förväntad volym och hur mycket kontroll du behöver över framtida leverans.

För amerikanska importörer och belysningsfabriker bör dokumentationen täcka mer än ett produktfoto. Begär profilritning, materialbeskrivning, diffusoralternativ, längdtolerans, ändlocksspecifikation, förpackningsdetaljer och den elektriska informationen för den färdiga armaturen. Själva höljet är inte samma sak som ett certifierat färdigt LED-rör. Om din kund, AHJ, distributör eller projektspecifikation kräver särskilda listor eller överensstämmelsedokument, identifiera det kravet innan designen fryses.

JE uppger också att de betjänar grossister, entreprenörer, belysningsfabriker och kundanpassade projektkunder. Det gör att leverantören lämpar sig för både komponentinköp och utveckling av tuber under eget märke, förutsatt att den kommersiella omfattningen är tydlig skriven. Lägg den godkända ritningen, provfoton, revisionsnummer och materialval på inköpsdokumentationen. Det förhindrar ett välbekant problem i extruderingssourcing: en ersättningssats som är dimensionellt nära men faktiskt inte utbytbar.
